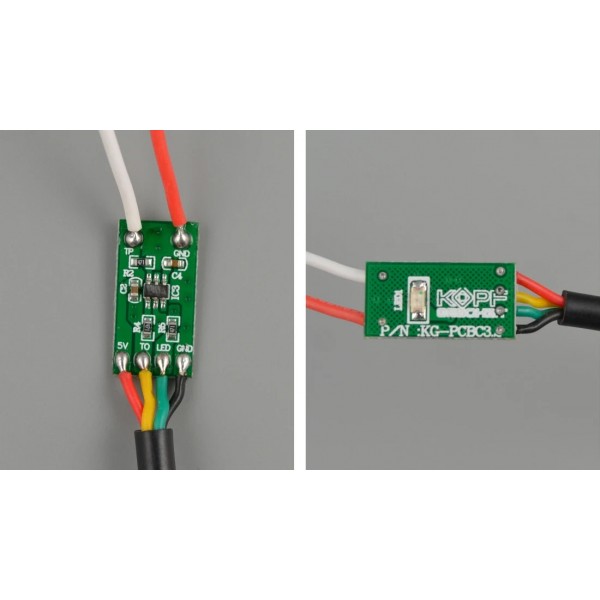

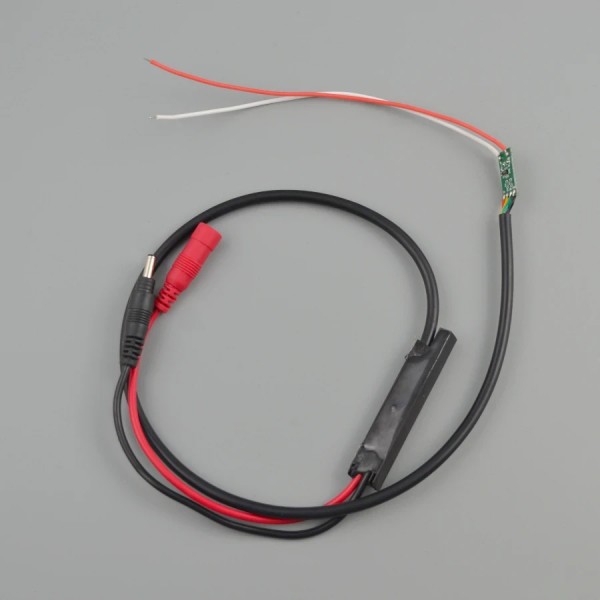

Радарный датчик Kopfgescheit KG-PCBC3.2 для автоматического смыва писсуара

Радарный датчик для писсуара Kopfgescheit с автоматическим смывом, круглые разъёмы подключения, клеящая лента для установки в комплекте.

Датчик писсуара

Электронный радарный датчик смывного устройства отвечает за регистрацию протекания жидкости по стенкам чаши писсуара и управляет клапаном подачи воды.

Установка сенсора

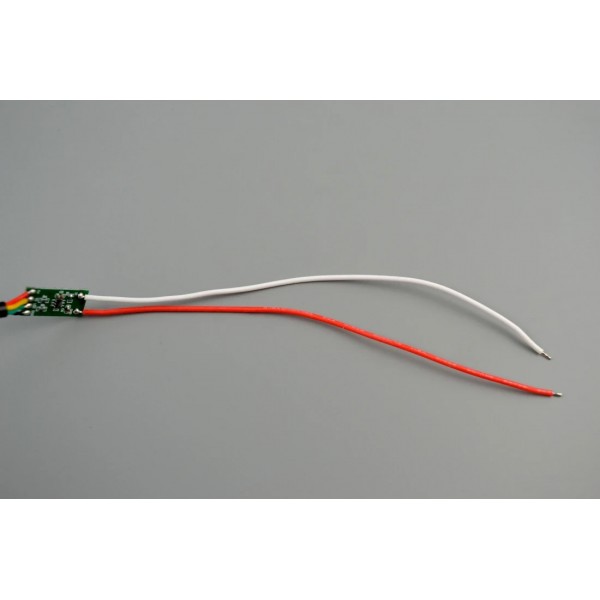

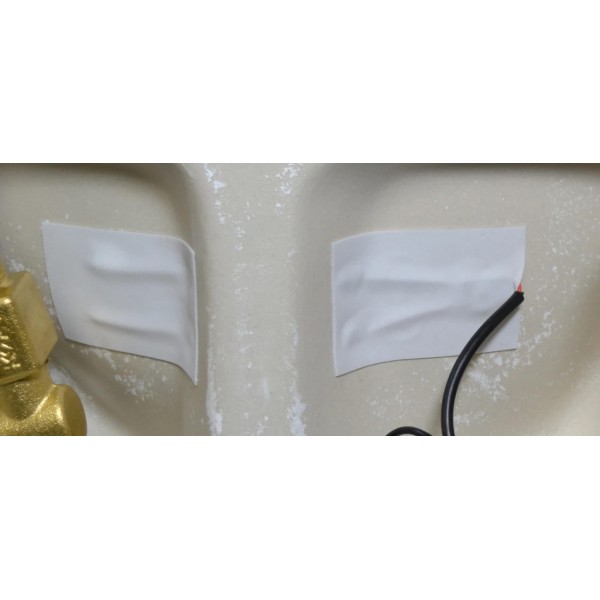

Разместите провода антенны сенсора параллельно друг другу, равными частями относительно вертикальной оси на задней стенке чаши писсуара. Закрепите оба провода антенны клеящей лентой таким образом, чтобы они плотно прилегали к чаше и лента закрывала их полностью.

Внимание! Провода должны быть закрыты лентой целиком, в противном случае датчик может работать некорректно.

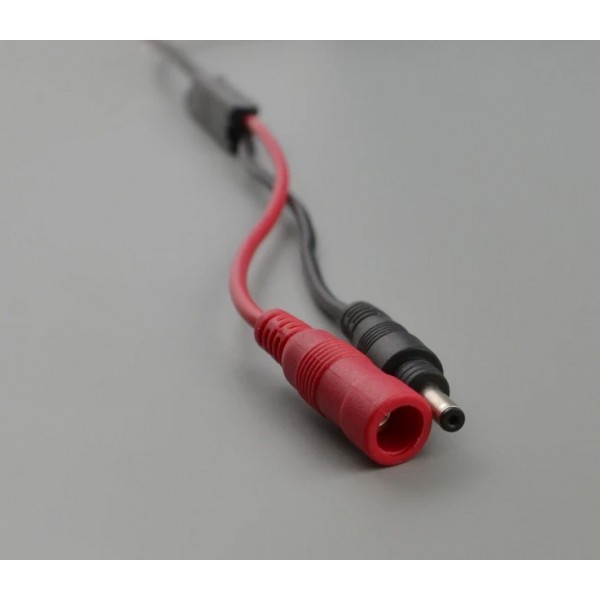

Датчик оснащён разъёмом питания красного цвета - штекер: DC 3,5х1,1х9 мм мама.

Как проверить сенсор?

Подключить питание и клапан.

Перекрыть рукой оба провода антенны и немного подождать. Клапан должен издать 2 щелчка (откроется и закроется, это происходит предварительный слив, смачивающий чашу), при этом светодиод на плате должен мигать.

После щелчков убрать с руку с проводов антенны - клапан должен издать 2 щелчка (происходит основной слив).

Совместимые писсуары

Данный датчик используется в автоматических писсуарах Каскад (Rosa) и Kopfgescheit.

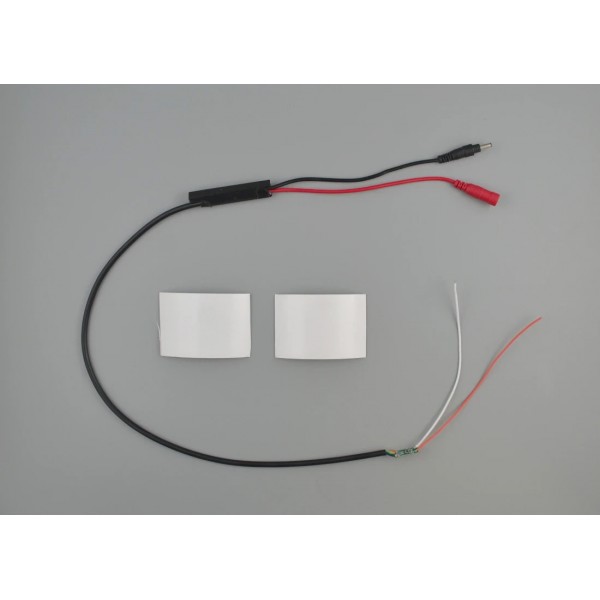

Комплект поставки

Радарный датчик – 1 шт.;

монтажная клеящая лента – 2 шт.

Данная запасная часть поставляется без фирменной упаковки.
