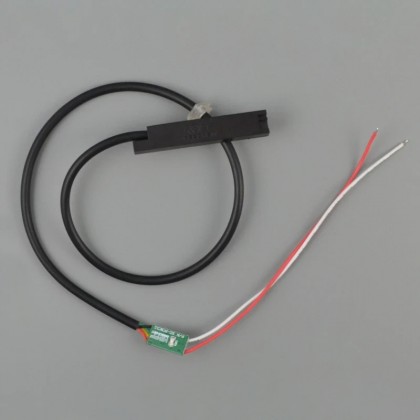

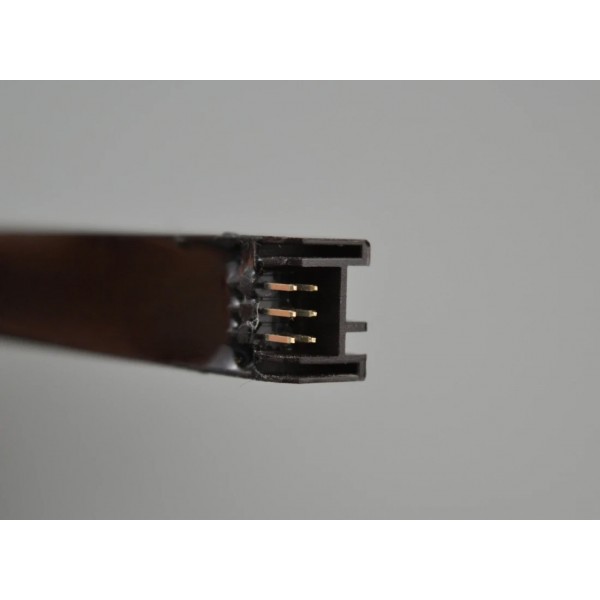

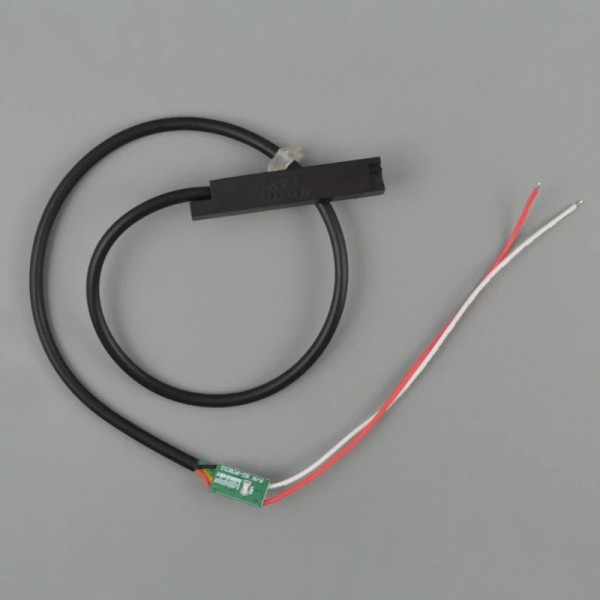

Радарный датчик Kopfgescheit для автоматического смыва писсуара (прямоугольный разъём)

Датчик для автоматического писсуара Kopfgescheit с радарным смывом, прямоугольный разъём подключения, клеящая лента для установки входит в комплект.

Электронный радарный датчик смывного устройства отвечает за регистрацию протекания жидкости по стенкам чаши писсуара.

Установка датчика

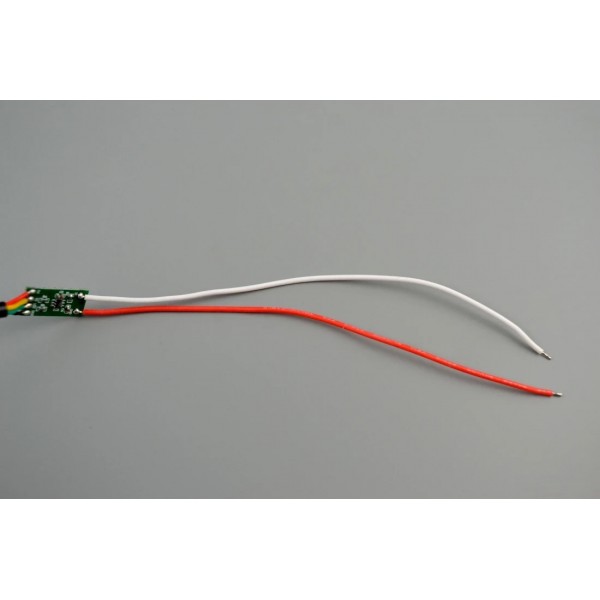

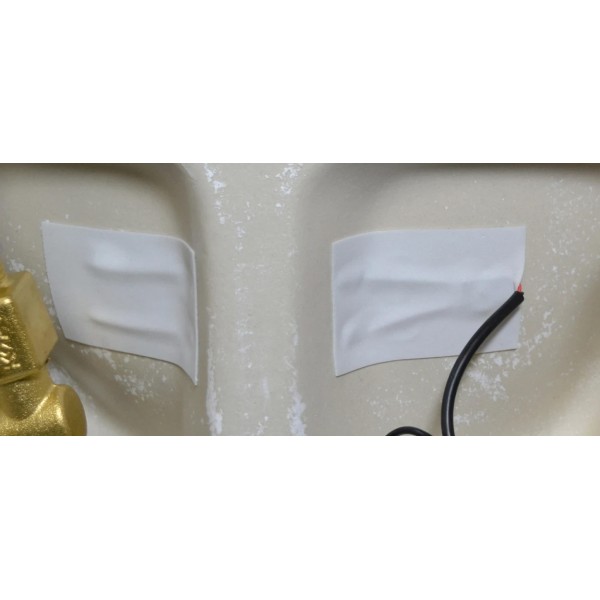

Разместите провода антенны сенсора параллельно друг другу, равными частями относительно вертикальной оси на задней стенке чаши писсуара. Закрепите оба провода антенны клеящей лентой таким образом, чтобы они плотно прилегали к чаше и лента закрывала их полностью.

Внимание! Провода должны быть закрыты лентой целиком, в противном случае датчик может работать некорректно.

Как проверить датчик?

Подключить питание и клапан.

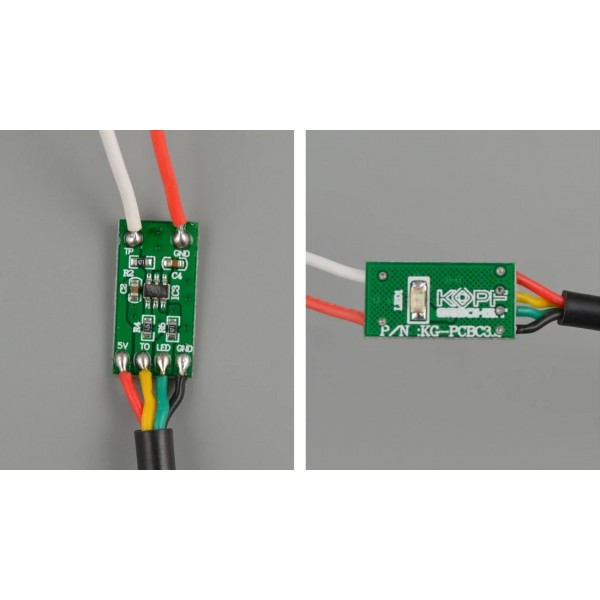

Перекрыть рукой оба провода антенны и немного подождать. Клапан должен издать 2 щелчка (откроется и закроется, это происходит предварительный слив, смачивающий чашу), при этом светодиод на плате должен мигать.

После щелчков убрать с руку с проводов антенны - клапан должен издать 2 щелчка (происходит основной слив).

Совместимые писсуары

Данный датчик используется в автоматических писсуарах Каскад (Rosa) и Kopfgescheit.

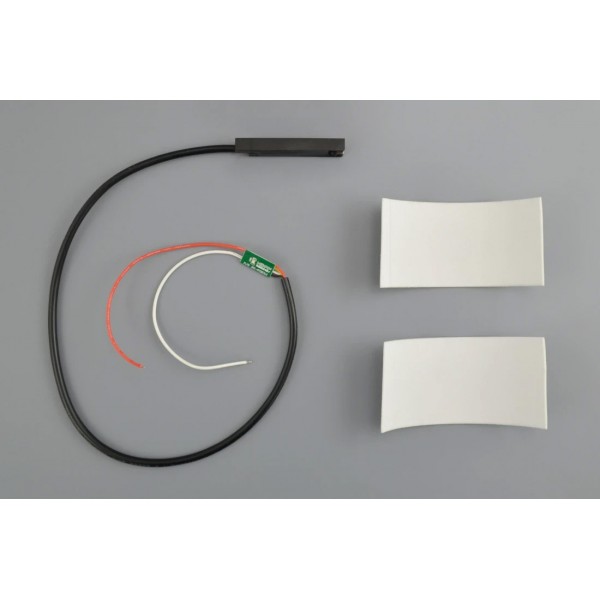

Комплект поставки

Радарный датчик с кабелем и прямоугольным разъёмом в сборе – 1 шт.;

клеящая лента – 2 шт.

Данная запчасть поставляется без фирменной упаковки.
